软件架构图示例

参考 知乎 - 亿图

第一部分：软件架构基础

1. 什么是软件架构？

软件开发早期阶段！！！

软件架构设计是一个在软件开发早期阶段进行的关键过程，软件架构是软件系统的高层次结构，定义了系统的组件、它们之间的关系以及指导系统设计和演化的原则。架构关注系统的非功能性需求（如性能、可扩展性、安全性）和功能性需求。

• 核心目标：
  • 满足功能需求
  • 确保系统质量（如可维护性、可靠性）
  • 平衡开发成本和长期维护成本

2. 软件架构设计的重要性

软件架构设计的重要性主要体现在以下几个方面：

• 沟通的桥梁： 架构为不同的利益相关者（如开发人员、项目经理、客户等）提供了一个共同理解系统的基础，方便沟通和协作。
• 早期决策： 架构设计涉及一系列关键决策，这些决策在项目早期做出，对后续的开发、部署和维护产生深远影响。正确的架构决策可以避免后期昂贵的修改和返工。
• 质量属性的保障： 架构设计直接影响系统的各种质量属性，如性能、安全性、可伸缩性、可靠性、可维护性、可扩展性等。通过合理的架构设计，可以更好地满足这些非功能性需求。
• 系统演进的基础： 良好的架构能够适应需求的变化和技术的发展，支持系统的长期演进和维护。
• 风险规避： 通过架构设计，可以识别潜在的技术风险和挑战，并提前制定应对策略。
• 指导开发： 架构为开发团队提供了清晰的指导和约束，确保各个模块能够有效地集成和协同工作。

3. 架构师的角色

架构师负责：

• 定义系统结构和技术选型。
• 平衡业务需求与技术约束。
• 与开发团队、产品经理等沟通，确保架构落地。
• 持续优化架构以适应变化。

第二部分：软件架构设计原则

软件架构设计的核心要素通常包括：

组件（Components）： 系统中的主要计算单元或数据存储。

连接器（Connectors）： 组件之间交互的机制，如函数调用、消息传递、共享数据等。

配置（Configuration）： 组件和连接器的特定组织方式，描述了系统的整体结构。

约束（Constraints）： 对架构设计选择的限制，可能来自技术、业务或组织等方面。

原理（Principles）： 指导设计决策的基本规则和信念。

软件架构设计的核心原则包括：

关注点分离 (Separation of Concerns): 将系统的不同功能或职责划分到不同的模块或组件中，降低耦合度。

高内聚低耦合 (High Cohesion, Low Coupling): 模块内部的功能应该紧密相关（高内聚），模块之间的依赖关系应该尽可能少（低耦合）。

单一职责原则 (Single Responsibility Principle): 每个模块或组件应该只负责一项特定的功能。

抽象 (Abstraction): 隐藏底层的复杂实现细节，提供简洁易懂的接口。

模块化 (Modularity): 将系统划分为独立的、可替换的模块，便于开发、测试和维护。

可扩展性 (Scalability): 系统应能够方便地进行横向或纵向扩展，以应对不断增长的用户量和数据量。

可测试性 (Testability): 架构设计应便于对各个组件和整个系统进行测试。

可维护性 (Maintainability): 清晰、文档化的架构使得系统更容易被理解、修改和维护。

安全性 (Security): 从架构层面考虑系统的安全需求，构建安全的系统。

合适性原则 (Suitability): 架构设计应根据项目的具体需求、资源和环境选择最合适的方案，而非盲目追求最新或最复杂的技术。

简单性原则 (Simplicity): 在满足需求的前提下，应尽量保持架构的简单性，避免过度设计。

演化性原则 (Evolution): 架构应该能够适应未来的变化和发展，支持逐步演进。

1. SOLID 原则

SOLID 是面向对象设计的五大原则，同样适用于架构设计：

• 单一职责原则（SRP）：一个模块或类只负责一个功能。
• 开闭原则（OCP）：对扩展开放，对修改关闭。
• 里氏替换原则（LSP）：子类可以替换父类而不影响系统行为。
• 接口隔离原则（ISP）：客户端不应被迫依赖不需要的接口。
• 依赖倒置原则（DIP）：高层模块不应依赖低层模块，二者都应依赖抽象。

2. 其他关键原则

• KISS（Keep It Simple, Stupid）：保持设计简单，避免不必要的复杂性。
• DRY（Don’t Repeat Yourself）：避免代码和设计的重复。
• YAGNI（You Aren’t Gonna Need It）：只实现当前需求的功能，避免过度设计。
• 关注点分离（Separation of Concerns）：将系统划分为独立的功能模块。

第三部分：常见架构模式

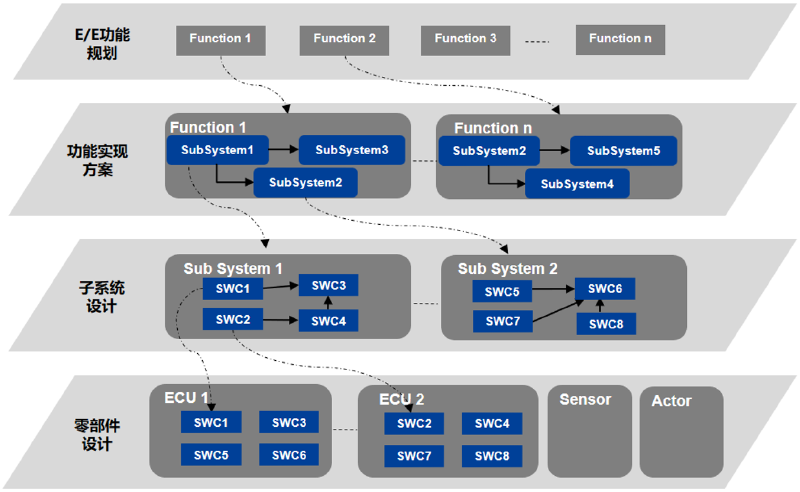

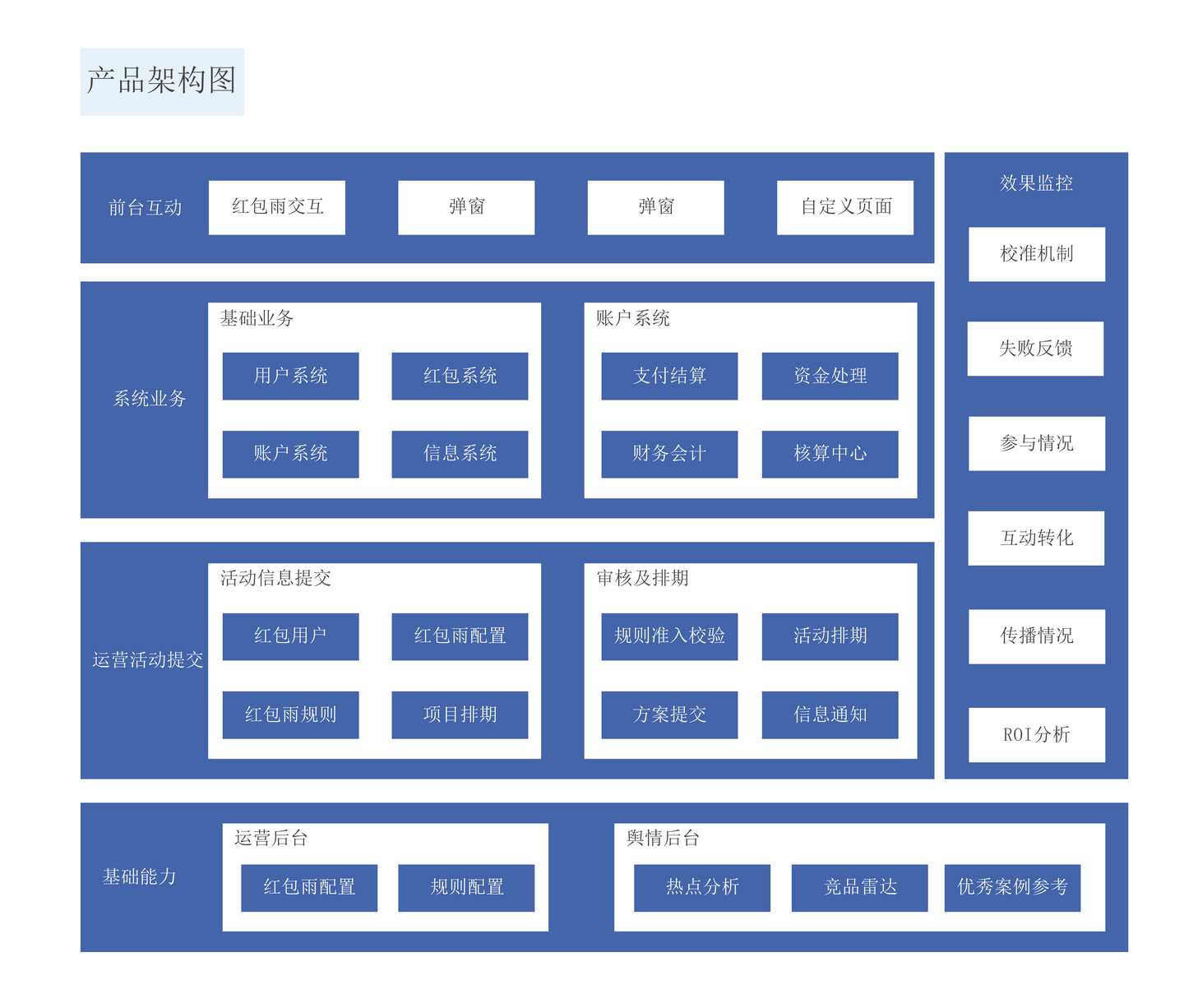

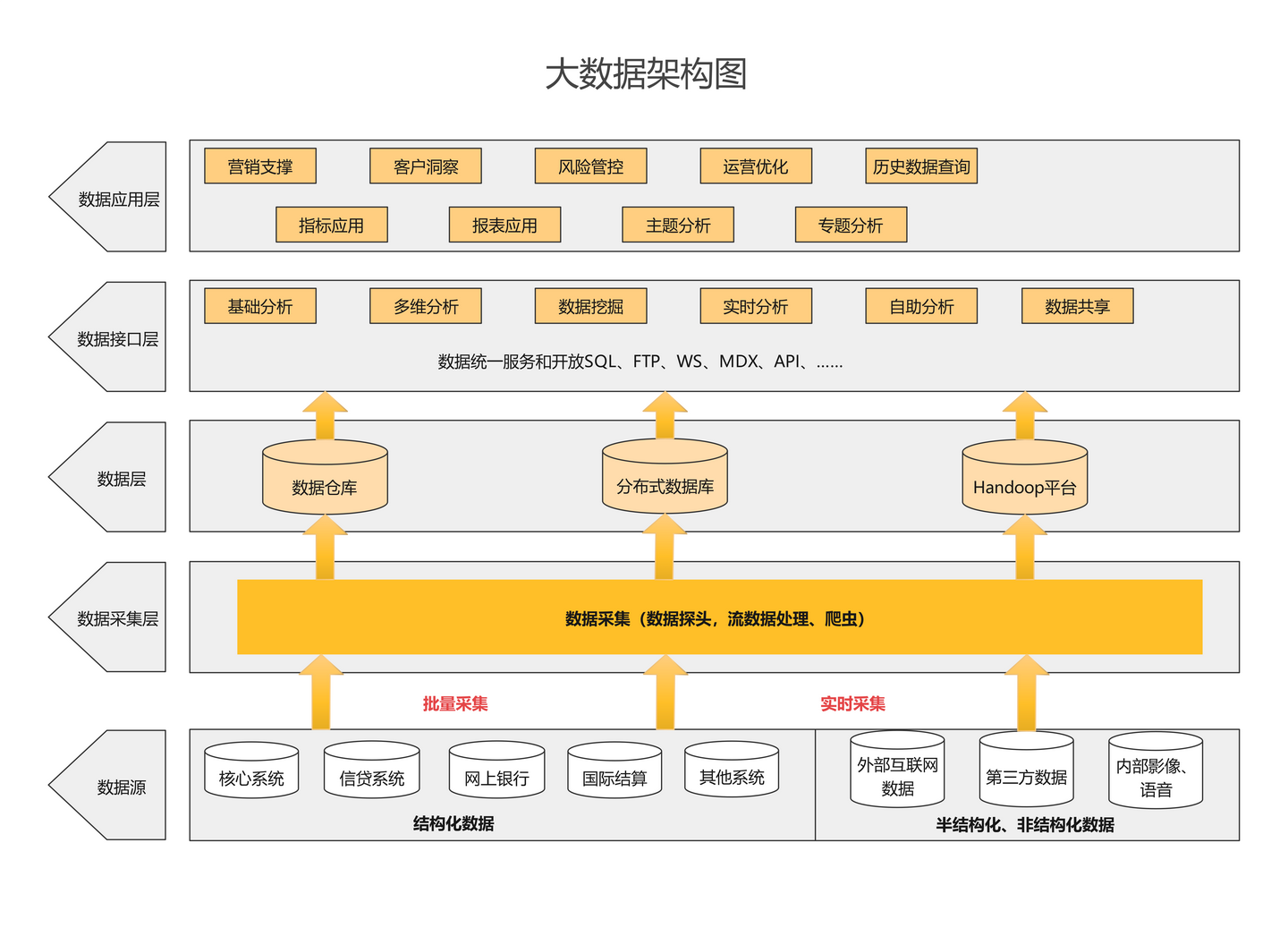

1. 分层架构（Layered Architecture）

• 定义：将系统分为多个层次（如表示层、业务逻辑层、数据访问层），每层负责特定功能。
• 优点：结构清晰，易于维护和测试。
• 缺点：可能导致性能瓶颈，扩展性受限。
• 适用场景：传统企业应用、Web 应用。
• 示例：

  表示层（UI） -> 业务逻辑层 -> 数据访问层 -> 数据库

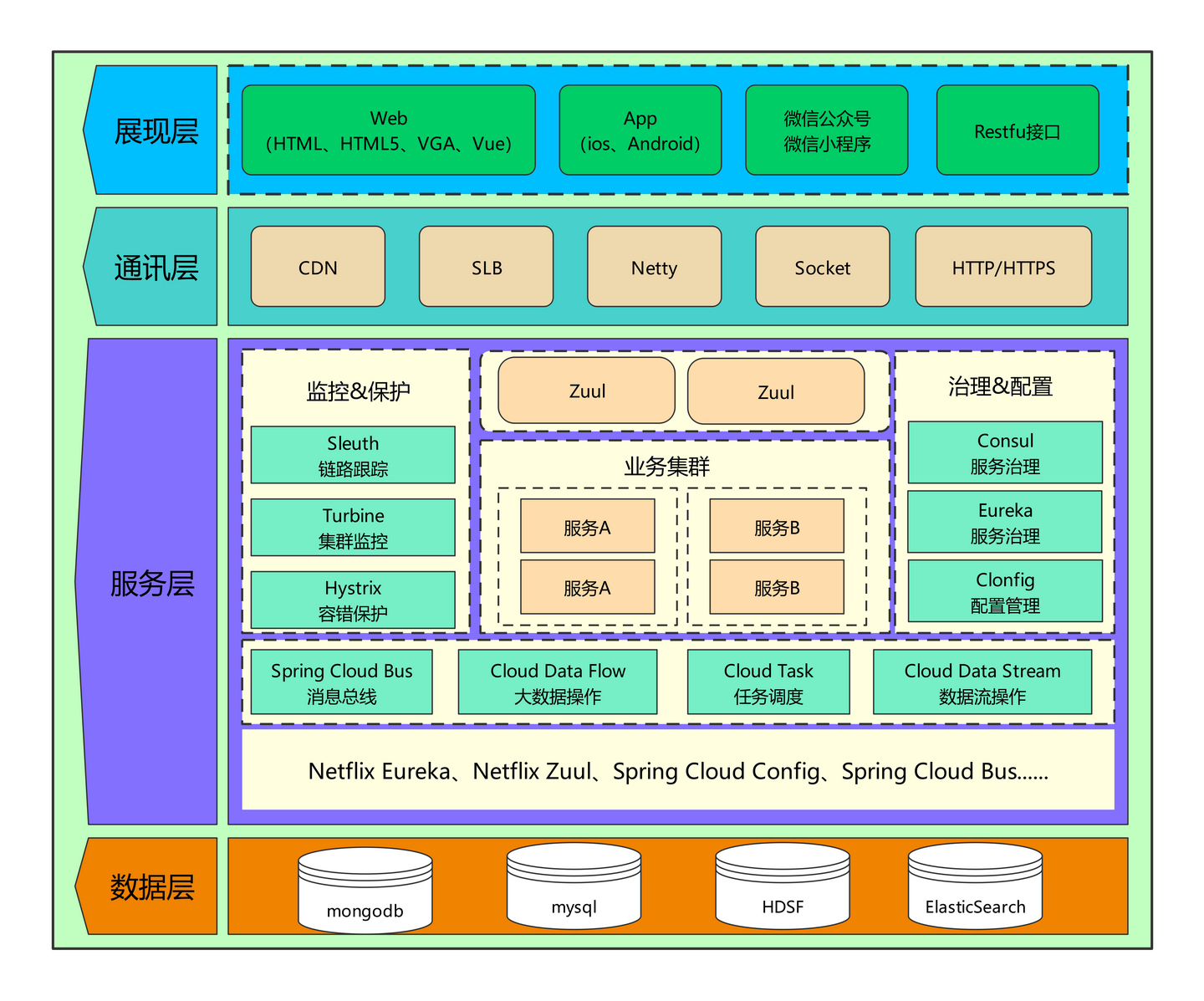

2. 微服务架构（Microservices Architecture）

• 定义：将系统拆分为小型、独立的服务，每个服务专注于单一功能，通过 API 通信。
• 优点：高扩展性、独立部署、团队自治。
• 缺点：分布式系统复杂性、部署和监控成本高。
• 适用场景：大型分布式系统、快速迭代的产品。
• 示例：Netflix、Amazon 的服务架构。

3. 事件驱动架构（Event-Driven Architecture）

• 定义：组件通过事件（消息）异步通信，事件生产者与消费者解耦。
• 优点：高响应性、松耦合、易于扩展。
• 缺点：事件追踪和调试复杂。
• 适用场景：实时处理系统、物联网。
• 示例：Kafka 或 RabbitMQ 驱动的系统。

4. 领域驱动设计（DDD, Domain-Driven Design）

• 定义：以业务领域为核心，设计模型和架构，强调领域模型的清晰表达。
• 优点：贴近业务需求，易于维护。
• 缺点：学习曲线陡峭，初期投入高。
• 适用场景：复杂业务系统。

5. 其他模式

• 模型-视图-控制器（MVC（Model-View-Controller）：分离数据、界面和控制逻辑，常见于 Web 开发。
• CQRS（Command Query Responsibility Segregation）：读写分离，优化性能和扩展性。
• Serverless 架构：基于云函数，按需运行，降低运维成本。
• 管道-过滤器架构 (Pipe and Filter Architecture): 将数据处理过程分解为一系列独立的过滤器，数据通过管道在过滤器之间流动。

第四部分：架构设计流程

1. 需求分析

• 功能需求：明确系统需要实现的功能。
• 非功能需求：性能、可靠性、可扩展性、安全性等。
• 约束条件：预算、技术栈、团队能力等。

2. 系统分解

• 将系统划分为模块或服务。
• 使用 UML 图（如类图、序列图）或 C4 模型描述系统结构。
• 定义模块间的接口和通信方式。

3. 技术选型

• 编程语言：根据团队经验和项目需求选择（如 Java、Python、Go）。
• 框架：选择合适的框架（如 Spring、Django）。
• 数据库：关系型（MySQL）还是非关系型（MongoDB）？
• 基础设施：云服务（AWS、Azure）还是本地部署？

4. 架构验证

• 原型验证：开发最小可行原型（MVP）测试架构可行性。
• 性能测试：模拟高负载场景，验证系统性能。
• 安全评估：检查潜在安全漏洞。

5. 文档化

• 编写架构设计文档，包含：
  • 系统概述
  • 架构图（C4 模型、UML 图）
  • 技术选型理由
  • 模块职责和接口定义
  • 部署和维护指南

第五部分：工具与技术

1. 建模工具

• UML 工具：Enterprise Architect、StarUML。
• C4 模型工具：Structurizr、Draw.io。
• 流程图工具：Lucidchart、Visio。

2. 架构描述语言

• Archimate：企业架构建模语言。
• ADL（Architecture Description Language）：用于形式化描述架构。

3. 部署与监控

• 容器化：Docker、Kubernetes。
• CI/CD：Jenkins、GitHub Actions。
• 监控：Prometheus、Grafana。

第六部分：案例分析

案例：设计一个电商平台架构

需求

• 支持用户注册、商品浏览、订单处理、支付。
• 高并发（双11促销）。
• 可扩展以支持新功能（如推荐系统）。

架构设计

• 模式：微服务架构 + 事件驱动。
• 服务拆分：
  • 用户服务：管理用户注册、登录。
  • 商品服务：商品目录、库存管理。
  • 订单服务：订单创建、状态管理。
  • 支付服务：对接支付网关。
  • 推荐服务：个性化推荐。
• 技术栈：
  • 后端：Spring Boot（Java）。
  • 数据库：MySQL（订单、用户）、MongoDB（商品目录）。
  • 消息队列：Kafka（异步事件处理）。
  • 缓存：Redis（高频数据）。
  • 部署：Kubernetes + AWS。
• 架构图（C4 模型简化版）：

  用户 -> API 网关 -> [用户服务, 商品服务, 订单服务, 支付服务]
  订单服务 -> Kafka -> 推荐服务
  所有服务 -> MySQL/MongoDB/Redis


验证

• 性能测试：模拟 10 万并发用户，确保响应时间 < 200ms。
• 安全：使用 OAuth2 认证，加密支付数据。

第七部分：常见挑战与解决方案

1. 可扩展性

• 问题：系统无法应对用户增长。
• 解决方案：使用微服务、分布式数据库、负载均衡。

2. 性能瓶颈

• 问题：响应时间过长。
• 解决方案：引入缓存（Redis）、CDN，优化数据库查询。

3. 维护复杂性

• 问题：代码和架构过于复杂。
• 解决方案：遵循 KISS 和 DRY 原则，定期重构。

4. 分布式系统一致性

• 问题：数据一致性难以保证。
• 解决方案：使用分布式事务（如 Saga 模式）或最终一致性。

第八部分：学习资源与进阶

1. 推荐书籍

• 《软件架构模式》（Mark Richards）
• 《领域驱动设计》（Eric Evans）
• 《微服务架构设计模式》（Chris Richardson）

2. 在线课程

• Coursera：软件架构与设计
• Udemy：微服务架构实战

3. 实践建议

• 参与开源项目，学习真实架构。
• 设计小型项目（如博客系统、聊天应用）并优化架构。
• 关注行业案例（如 Netflix、Uber 的架构分享）。

总结

软件架构设计是一门结合技术和业务的艺术。通过掌握架构原则、模式和流程，开发者可以设计出满足需求、易于维护的系统。持续学习和实践是成为优秀架构师的关键。
